JM9D

气动台式径向铆接机|旋铆机对铆机 JM9D

铆接机旋铆机自动铆接机

对铆机

型号:JM9D

■对铆台式设计
■铆接直径Φ9mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■铆接速度无极可调
■微调刻度及锁紧装置
■加宽工作台,机头可平移
■铆接时间随意设定,手动、自动任意切换

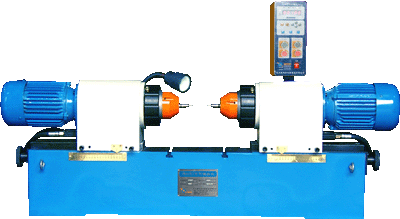

JM9D 对铆机

适用范围:仪器仪表、日用五金、电器等



可加高\加长\加宽改装



    JM9D是径向卧式双头铆接机是新一代多点铆接机型。该机铆接直径为9MM,采用11瓣梅花径向结构,铆接过程稳定无晃动,铆后零件表面光洁美观。该机具有丰富的调整功能,其双向铆接位、铆接压力、进给速度、铆接量都可调校,系统压力也可调,充分保证最佳的铆接效果。采用大油箱设计,可减少温升,提高液压系统可靠性,液压站可内嵌于工作桌内,充分节省工作空间。JM9D采用卧式结构配以专用铆接工作桌,外形美观,工作稳定。


对铆机
JM9D主要参数
铆接铆钉直径范围         Φ1-Φ9
铆接压力           14KN
油泵允许输出压力       2.5MPa
铆头工作行程            30×2MM
铆头最大距离             280MM
工作头粗调移动距离            100×2MM
铆头中心到床身导轨表面距离    160MM
铆头伸出长度                 标准50MM
工作台尺寸                 1055MM×200MM
功耗                         2.6Kw
油泵电机转向               顺时针(俯视)
外形尺寸                  1700MM×200MM×300MM
机床净重                     350Kg



铆接机旋铆机自动铆接机

铆接机演示之脚轮铆接机双头铆接机

对铆机也叫做双头对向铆接机(旋铆机),另个机头水平布置,为了保证铆接的稳定性和质量,对铆接的制造精度和要求都非常高,两个机头必须同时加工以保证相同的内阻和外形尺寸,同时铆接时两个机头的压力、进给量、进给速度都必须要相同,这样才能铆接出好的产品!下面我们看看对铆机的实际使用过程。

该机型运行过程视频见 铆接机演示之脚轮铆接机双头铆接机

铆接机演示之摩托车发动机曲柄双头铆接机

这一段视频是对铆接加工摩托车发动机曲柄的过程。

该机型运行过程视频见 铆接机演示之摩托车发动机曲柄双头铆接机
