JM9L

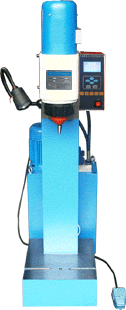

液压落地式径向铆接机|旋铆机 JM9L

铆接机旋铆机自动铆接机

液压立式铆接机

型号:JM9L

■中型落地式设计
■铆接直径Φ9mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■可预留液动同步夹具油口
■方形升降台,大行程,手柄锁定
■工作台带定位孔T型槽
■低温升无声液压站
■全功能单色液晶屏显电控箱
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便

JM9L

适用范围:汽摩配件、建筑五金等
 可加高\加长\加宽改装

    长杆类零件首选铆接机型,空间距离大,头部具备180MM升降量,30MM微调量。操作方便,加工稳定。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。



液压立式铆接机

JM9L主要参数
铆接铆钉直径范围     Φ2~Φ9
铆接压力          14KN
油泵允许输出压力   2.5MPa
铆头工作行程      30MM
铆头到工作台距离   820MM
工作头升降距离        200MM
工作台中心定位孔直径   Φ16
铆头中心到立柱导轨表面距离  160MM
铆头伸出长度         标准50MM
工作台尺寸        360MM×500MM
功耗                 0.92Kw
油泵电机转向      顺时针(俯视)
外形尺寸  740MM×400MM×1600MM(不包括油箱)
各机型参数一览表机床净重        380Kg
液压立式旋铆机

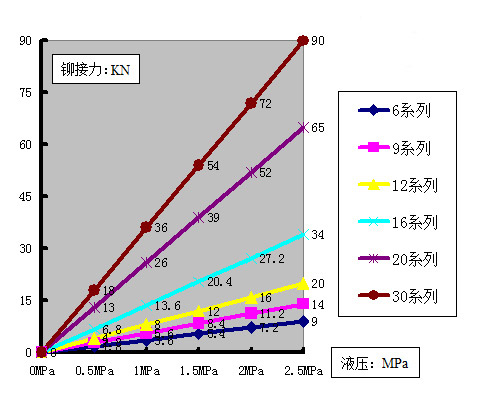

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机旋铆机自动铆接机

径向铆接机稳定性测试

一台好的径向铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门随机抽出了一台径向铆接机做了如下的稳定性测试,我们可以确定,每一台埃瑞特的径向铆接机都能达到这样的效果,即使铆钉没有对中心,我们的径向铆接机一样可以稳定的工作!

该机型运行过程视频见 径向铆接机稳定性测试演示
