气动台式径向铆接机|旋铆机 JM6TQ

铆接机旋铆机自动铆接机



气动铆接机

型号:JM6TQ

■轻巧台式气动铆接机结构设计
■铆接直径Φ6mm(实心钢铆钉)
■气压驱动,无级调压,无级双向调速
■旋转部分外罩安全保护
■加宽工作台,机头可升降
■铆接时间随意设定,手动、自动任意切换
■全功能电控箱
■气源滤水、气雾润滑
适用范围:仪器仪表、日用五金、电器等

JM6TQ 气动铆接机压力对比

可加高\加长\加宽改装
 JM6TQ气动铆接机是在JM6T基础上发展而来的气动中小型径向台式铆接机,除应用有先进的11瓣梅花径向铆接技术外,该机同时采用丝杆升降式工作头,台面具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。电控部分加装数显时间继电器,数显计数器,方便操控。气压元件全部采用进口件,质量可靠,另外增加双向调速阀,方便铆接参数调整,气路加装气雾润滑和气体滤水功能。由于采用径向结构,铆接工件表面美观,铆接过程稳定无晃动。
台式铆接机气动旋铆机
JM6TQ    背部

JM6TQ气动铆接机(旋铆机)主要参数

▲铆接铆钉直径范围              Φ2-Φ6
▲铆接压力                    9KN
▲铆头工作行程              20MM
▲铆头到工作台距离         150MM
▲机头粗调升降距离             150MM
▲工作台中心定位孔直径           Φ16
▲铆头中心到立柱导轨表面距离     125MM
▲铆头伸出长度                标准50MM
▲工作台尺寸                 320MM×400MM
▲功耗                          0.37Kw
▲外形尺寸                 400MM×320MM×800MM
▲机床净重                110Kg
▲气源要求       压力4-5kgf/cm2  流量0.04立方米/分钟
 铆接机旋铆机自动铆接机
台式气动铆接机

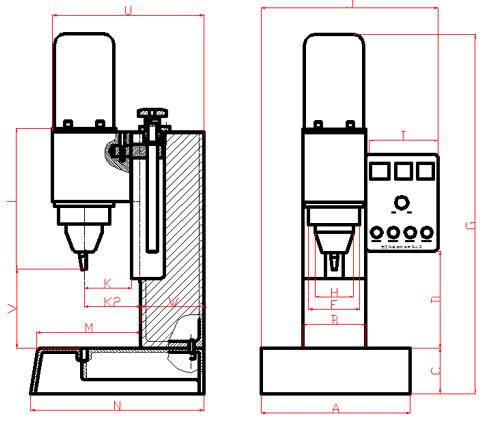

JM6TQ (单位mm)
ABCDFGHIJKK2MTUVW
32016090260Φ135815Φ85336367105130225400130368150160

                               我方保留修改外形参数权利,恕不另行通知。
                   铆接机旋铆机自动铆接机
气动旋铆机外形尺寸

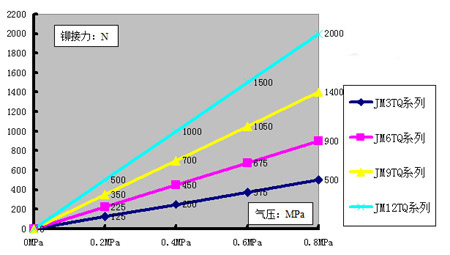

                  各型号都具备无级调压功能,本图是无级调压压力计算图


                                         各机型参数一览表

铆接机旋铆机自动铆接机

径向铆接机稳定性测试

一台好的径向铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门随机抽出了一台径向铆接机做了如下的稳定性测试,我们可以确定,每一台埃瑞特的径向铆接机都能达到这样的效果,即使铆钉没有对中心,我们的径向铆接机一样可以稳定的工作!

该机型运行过程视频见 径向铆接机稳定性测试演示
