JM6T

液压台式径向铆接机|旋铆机 JM6T

铆接机旋铆机自动铆接机

液压铆接机

型号:JM6T

■轻巧台式设计
■铆接直径Φ6mm(实心钢铆钉)
■液压驱动,无级调压
■旋转部分外罩安全保护
■加宽工作台,机头可升降
■铆接时间随意设定,手动、自动任意切换

JM6T

适用范围:仪器仪表、日用五金、电器等



可加高\加长\加宽改装



    JM6T是液压类小型径向铆接机,除应用11瓣梅花径向铆接技术外,该机加大了工作台面,并具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。液路加装单向调节阀,有效控制铆接速度。机头部分应用丝杆升降系统,有效实现机床粗调。电控部分加装数显时间继电器、数显计数器,方便操控。



台式铆接机

JM6T主要参数
铆接铆钉直径范围       Φ2-Φ6
铆接压力            9KN
油泵允许输出压力  2.5MPa
铆头工作行程       20MM
铆头到工作台距离   150MM
机头升降距离           150MM
工作台中心定位孔直径  Φ16
铆头中心到立柱导轨表面距离  125MM
铆头伸出长度            标准50MM
工作台尺寸            320MM×400MM
功耗                    0.92Kw
油泵电机转向      顺时针(俯视)
JM6T外形尺寸 400MM×320MM×900MM(不包括油箱)
各机型参数一览表机床净重              125Kg
铆接机旋铆机自动铆接机
液压旋铆机

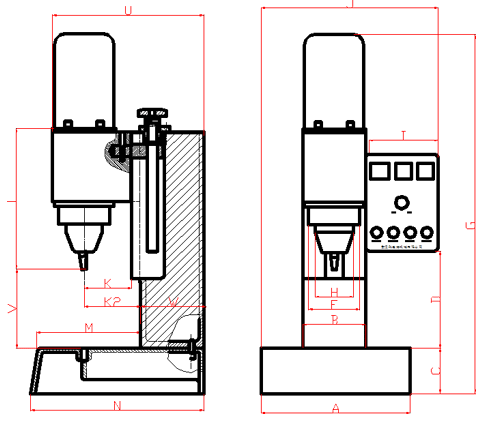

JM6T (单位mm)
ABCDFGHIJKK2MTUVW
32016090180Φ135800Φ85288420105125225400180365150160

                               我方保留修改外形参数权利,恕不另行通知。
                  铆接机旋铆机自动铆接机
台式旋铆机

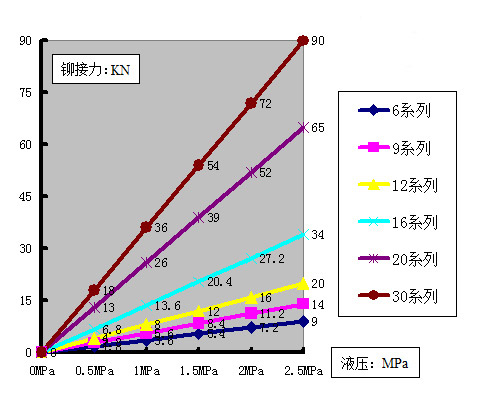

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机工作视频
