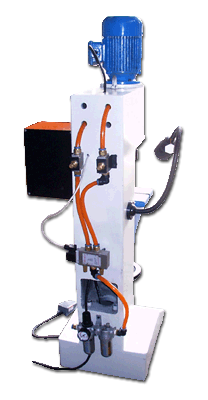

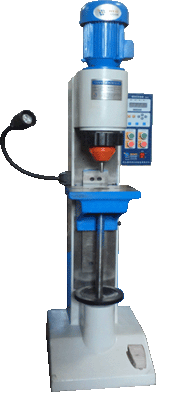

JM9Q

Esta máquina se ha ampliado la mesa de trabajo, y tiene una ranura trapezoidal de abrazadera, el diámetro del agujero central de la mesa de trabajo coaxial con el eje de husillo principal para localizar la abrazadera. En los circuitos neumático e hidráulico, se instala la válvula de ajuste unidireccional para controlar eficazmente la velocidad de remachado. El cabezal de la máquina y la parte de mesa de trabajo se utilizan el sistema de elevación de husillo para realizar el ajuste grueso de la máquina. En la parte de control electrónico se instalan el relé de tiempo de visualización digital y el contador de visualización digital fáciles de controlar.

径向气动旋铆机径向气动铆接机



Principales parámetros:

Rango de diámetro del remache mecanizado                                    Φ9mm
Presión                                                                                             14Kn
Recorrido de trabajo                                                                        30mm
Tamaño de apertura                                                                       245mm
Distancia de elevación del cabezal / mesa de trabajo                        245mm
Diámetro del agujero de posicionamiento central de la mesa de trabajo Φ16
Profundidad de la garganta del equipo                                              135mm
Longitud de extensión de la cabeza remachadora                               50mm
Dimensión de la mesa de trabajo                                        230mm×260mm
Consumo de potencia                                                                     0.55Kw
Forma y Dimensión                                            730mm×490mm×1470mm
Peso neto                                                                                         300Kg
Fuente de aire  Presión                                            5KG  Caudal 0.3 m3/m
