气液增压无铆钉铆钳-

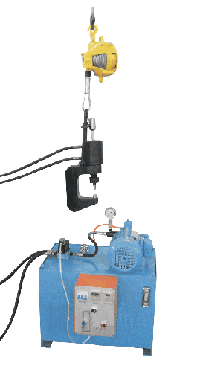

小型液压悬挂铆接机

气液增压无铆钉铆钳是一种适用于通风工程,风管法兰等零件铆接作业的小型 气压设备,具有小巧轻便,铆接牢固,操作灵活,噪音小,检修方便等特点。

  小型悬挂铆接机  XWMZ-8
 主要特点
悬挂式结构
■也可设计为手持式
■适用于总厚3毫米以下的板件加工
操作灵活,噪音小
■无级调压,压力显示
主机 可预留两套接口,可配置两台铆钳,实现双工位差动铆接。
主机与不同的铆钳及油缸相连,可组成十几种不同规格的铆接设备。
进行任意方位(含水平和垂直方位)的铆接。
装有电气系统的短路保护和安全保护。
永不漏油设计,基本无维修。
主机可选一拖二规格,随时方便加装第二套钳体

型号 Model
XWMZ-5XWMZ-8XWMZ-10XWMZ-15
结构形式(Type)悬挂式悬挂式悬挂式悬挂式
公称力(吨)
581015
汽缸行程(mm)75757575
力行程(mm)5555
主机是否支持一拖二支持(可选配置)支持(可选配置)支持(可选配置)支持(可选配置)
铆接次数(Min)
14~2514~2514~2514~25
铆径(mm)
镀锌钢板
2345
铝板
3456
气源要求5-6kgf/cm2
额定用气量(立方米/分钟)
0.30.40.450.5
平衡装置(Blance)弹簧平衡器弹簧平衡器弹簧平衡器弹簧平衡器
手推式控制系统
铆接力调节无级可调无级可调无级可调无级可调
气雾润滑
气源滤水
辅助手柄控制翻转手柄设计控制翻转手柄设计控制翻转手柄设计控制翻转手柄设计
整机功耗(w)
50606570
钳体重量(kg)7种规格可选12-80kg
钳体尺寸7种规格可选,见后附尺寸图
控制箱重量(kg)
25252525
控制箱外形尺寸(mm)
长*宽*高
400*580 *820400*580 *820400*580 *820400*580 *820
一拖二功能是指控制系统预留相应升级接口和加工能力,在需要的时候,可以支持两套铆钳差动工作。

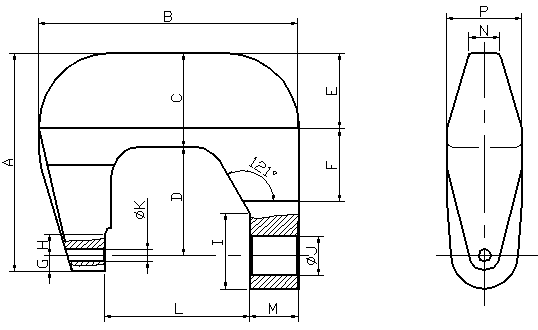

D×L  悬挂铆接机钳体 参数(mm)
ABCDEFGHIJKLMNP
150×100265225701506080203015736121005040100
100×160225285801005080203011736121605040100
180×240390430155180125120263612564202408050125
220×240390470155220125160263612564202408050125
240×300450490155240125180263612564203008050125
300×300510500155300125240263612564203008050140
300×4706407402703001851655050270764047010360200
