手铆枪|手铆钳

手铆枪主要使用压缩空气和专门机构产生高频次的反复冲击力,使软材质铆钉变形,该设备主要用于金属结构手持铆接,适合在薄壁壳体和铝、镁等轻合金机体上铆接。对通用工业、飞机制造工业等铆钉铆接工位尤为适用。



结构特点:

1. 气动手铆枪主要有手柄和枪筒两部分组成。具有结构简单,体积小,重量轻,维护方便,冲击能量大等优点。

2. 手柄上配有按钮开关,开关上有间隙式节流装置,操作时启动柔和,点击效果好。手柄材料由原先的铸铝 ZL111 改为锻铝 LD5, 加工工艺也由铸造改为锻造,由于手柄材料的强度显著提高,铆枪的寿命也相应提高。

3. 工作中在枪筒后部能形成带阻尼小孔的气垫,所以反冲力小。

4. 主要的配气气路集中在枪筒上,与活动阀,导气块组成配气机构,通入压缩空气后,配气机构使活塞高速往复运动,捶击冲头尾部,完成铆接工作。

手铆钳是一种高效手动铆接工具,适合工件较大、移动不便的零件铆接,该工具采用气动结构,机身上装有控制按键,可以方便的完成铆接工艺。该类设备使用方便,但由于结构、尺寸、重量的限制,仅可以铆接直径6毫米以下的软材质铆钉。尤其是铝钉或铜钉或空芯半空芯钢铆钉。

结构特点:

1. 气动手铆钳主要由钳体和气缸筒两部分组成。具有结构简单,体积小,重量轻,维护方便等优点。

2. 气缸筒为铝质材料制造,上 面配有按钮开关,开关上有间隙式节流装置,操作时启动柔和,导通效果好。

3. 主要的配气气路集中在枪筒上,与活动阀,导气块组成配气机构,通入压缩空气后,配气机构使活塞高速往复运动,捶击冲头尾部,完成铆接工作。

手铆枪

项目SM4SM5SM6
结构形式手持式手持式手持式
动力气动气动气动
铆接铆钉直径(mm)φ4铝铆钉φ5铝铆钉φ6铝铆钉
气压(MPa)0.490.490.63
冲击频率(Hz)362529
耗气量(L/s)3.664.166.2
单次冲击功(J)2.93.93.97
气管直径(mm)φ10φ10φ10
冲头尺寸(mm)φ10×25φ10×25φ10.25×45
机重(Kg)11.181.26
手铆钳结构
C型(C-2)手铆钳

手铆钳系列参数
项目SMQ3SMQ4SMQ5SMQ6
结构形式手持式手持式手持式手持式
动力气动气动气动气动
耗气量(L/s)3.664.165.26.2
压力(Kn)1524.539.248.5
加工铆钉直径(mm)φ3软材质φ4软材质φ5软材质φ6软材质
铆头行程(mm)797.58
工作气压(MPa)0.490.490.490.49
工具约重(Kg)3.53.84.85.5

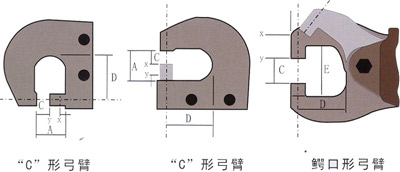

手铆钳系列钳口参数
手铆钳
项目A(mm)C(mm)D(mm)E(mm)外形尺寸(mm)
C-1型钳口322640--98×410
C-2型钳口40.52697--163×425
C-3型钳口503570--130×423
C-4型钳口902090--165×465
E-1型钳口--144660163×425


手铆枪操作过程

本视频尺寸较小,高清视频另见 手铆枪操作过程演示
