气动立式摆辗铆接机|气动旋铆机 BM9Q

铆接机旋铆机自动铆接机

液压立式铆接机

型号:BM9Q

■中型立式气动旋铆机设计
■0-60毫米超长行程
■铆接直径Φ9mm(实心钢铆钉)
■气动驱动、无级调压、双向调速
■气源滤水、气雾润滑
■可预留同步夹具接口
■方形升降台,大行程,手柄锁定
■工作台带定位孔T型槽
■无声铆接机
■全功能单色液晶屏显电控箱
■铆接时间随意设定,手动、自动任意切换
■人体工学外形设计,操作轻松方便

BM9Q

适用范围:汽摩配件、建筑五金等
 可加高\加长\加宽改装

    BM9Q是为适应用户较大铆接直径、大批量而设计的一类中型立式气动铆接机(气动旋铆机)。该机应用有第五代摆辗铆接技术外,同时采用丝杆升降式工作台(机头部分固定),台面具有夹具梯形槽,工作台中心孔径与主轴轴线同轴,可用于夹具定位。电控部分加装数显时间继电器和数显计数器,方便操控。气压元件全部采用进口件,质量可靠,气路加装气雾润滑和气体滤水功能。另外增加双向调速阀,方便铆接参数调整。

径向气动旋铆机径向气动铆接机

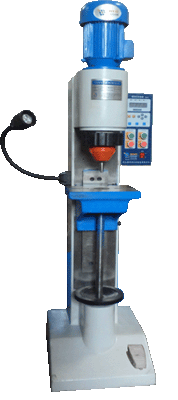

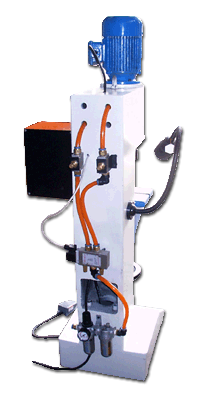

BM9Q前面BM9Q背面

铆接机旋铆机自动铆接机
BM9Q气动铆接机(旋铆机)主要参数
  铆接铆钉直径范围           Φ2~Φ9
  最铆接压力                14KN
  铆头工作行程            30MM
  铆头到工作台距离        245MM
  工作台升降距离              245MM
  工作台中心定位孔直径        Φ16
  铆头中心到立柱导轨表面距离  160MM
  铆头伸出长度             标准50MM
  工作台尺寸            260MM×230MM
  功耗                        0.55Kw
  油泵电机转向          顺时针(俯视)
  外形尺寸    730MM×490MM×1470MM(不包括油箱)
   机床净重                   250Kg
  气源要求       压力4-5kgf/cm2  流量0.05立方米/分钟
 铆接机旋铆机自动铆接机
铆接机

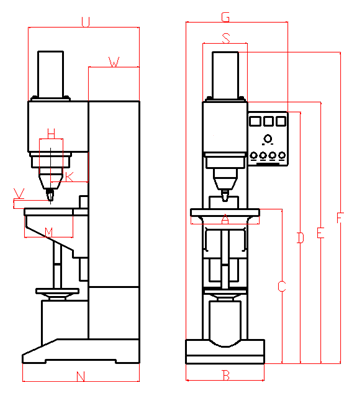

BM9Q (单位mm)
ABCDEFGHKMSUVW
260400800可调115012201500490Φ110160230500200452245200

                               我方保留修改外形参数权利,恕不另行通知。
液压立式旋铆机

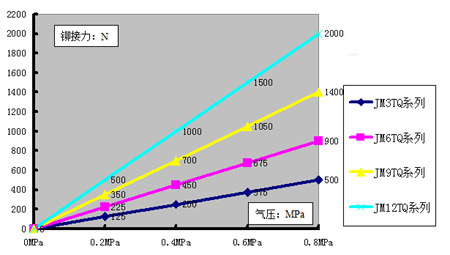

各型号都具备无级调压功能,本图是无级调压压力计算图

铆接机旋铆机自动铆接机

摆辗铆接机长杆铆接测试

一台好的摆辗铆接机除了铆头自传要慢,噪音要低以外,其摆动的过程一定要平稳,我们专门测试了一台摆辗铆接机,利用它和配套的工装铆接了一件细长杆的铆钉,下面一起来看看铆接机效果怎样?

该机型运行过程高清视频见 摆辗铆接机铆接测试演示

摆辗铆接机一般性测试

下面使用普通摆辗铆接机铆接一件经常看到的零件,平面铆接。

该机型运行过程高清视频见 摆辗铆接机一般性测试演示
