铝合金梯子制造工艺与设备
来源:武汉埃瑞特_铆接机 发布时间:2018-07-19

作者:武汉埃瑞特机械制造有限公司 袁涛 13507127863 (版权所有)

铝合金梯子的品种非常多,归纳起来主要常见的有以下几种:直梯、人字梯、折叠梯、伸缩梯、合梯等等。下面我们以常用的折叠梯为例来看看它的制造工艺和需要用到的设备,其它的种类梯子工艺和设备大同小异,可以参考使用。

折叠梯子工艺步骤:

1、工艺:下料 使用设备:切割机

铝合金梯子的踏步和横档都是型材,在组装生产制造前,需要将采购的型材按图纸切割成需要的长度尺寸。注意踏步长度由于有弯曲或挤压变形,切割前一定要事先计算好长度余量,以免变形后无法成形到规定尺寸。

铝合金型材的切割机比较普通,简单的可以直接买400型切割机即可,快捷方便的可以购买自动锯料机。

2、工艺:横档冲孔 使用设备:冲床或压力机

把左右的横档切成需要的长度后,就需要对横档进行冲孔,梯子的横档孔的类型比较多,视踏步的规格,横档孔有的是方孔,有的是圆孔,还有D型孔,三角孔等等,根据空的类型我们需要制造相应的冲孔模具,而冲孔设备需要根据型材的厚度需用选用5-10吨冲床或压力机。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

方孔横档单孔冲孔模具.Punching die.

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

冲模图纸-drawing of punching die

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

D型踏步冲孔模具(下图)

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

冲孔设备与模具安装后制造梯子的状况

折叠梯还要冲孔关节安装孔和底孔

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

关节孔冲孔模具

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

关节孔冲孔成形

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

底孔冲孔模具

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

底孔冲孔成形

3、工艺:将踏步固定在横档上 设备:挤压机或涨牙机(仅限方管)

这一道工序的目的是将踏步型材和横档型材固定,防止踏步在横档孔内移动或窜动。这一步是铝合金梯子制造工艺中比较关键的工序,如果固定不牢,梯子就会在使用时出现摇晃、扭曲等问题。根据横档孔的类型不同,这个工艺的设备配置也不一样,方孔横档与方管踏步的固定,我们需要使用涨牙机,而其余类型的孔和管都可以使用挤压机。

方管的涨牙设备是武汉埃瑞特机械制造有限公司生产的ZYJ-16涨牙机,其作用主要是在方管踏步内部每个角上涨压出多个凸点,每2个凸点会包裹一层横档的型材,这样就会将管和横档牢固固定。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

ZYJ16涨牙机.Expanding machine to open tube on profile tightly .

涨牙机加工后的效果,踏步外部图:Result of expanding process, inside view of rung

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

横档内部视图

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

圆管、D形管或三角管等,其踏步与横档的固定使用的是挤压机而非涨牙机,挤压机的作用是将管件挤压出一个凸台来固定住横档,使用的设备为武汉埃瑞特机械有限公司的JYJ16型梯子挤压机。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

挤压机工作状态

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

D型管挤压成型状态

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

圆管挤压成型的状态

4、工艺:将踏步管件的两端翻边固定在横档上 设备:方管使用梯子铆接机其余管类梯子挤压机。

翻边工艺是梯子制造中相对重要的一步,也是梯子主体制造的最后一步,其作用是进一步固定踏步和横档。对于方管梯子,使用的设备为武汉埃瑞特机械制造有限公司生产的JM16DT型梯子翻边铆接机,而对于圆管D型管等梯子,使用的是上一工艺中的挤压机,但是注意模具等等需要更换。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

翻边效果—result of after flaring process

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

而圆管和D型管等挤压后的状态见下图

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

D形管翻边后状态

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

圆管翻边后的状态

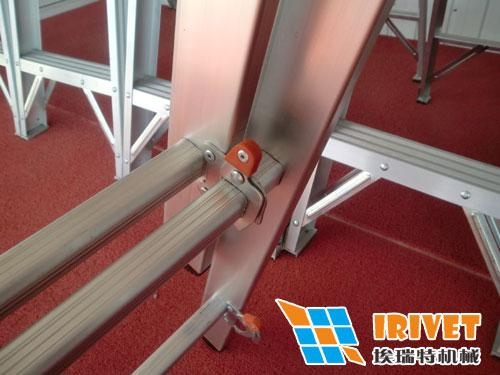

5、工艺:关节铆钉的铆接 设备:武汉埃瑞特XGM-5悬挂铆接机或JM9立式铆接机

需要说明的是本梯子制造中使用的全部梯子制造设备请到http://www.irivet.cn查看。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

这一步的工艺是辅助型的,主要作用是将梯子与关节链接起来。另外有些梯子上还有很多的扣件等,也可以使用铆接机或抽芯铆钉来固定。

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

6、工艺:护套和护腿的安装

铝合金梯子是如何制造出来的?铝合金梯子制造工艺与设备

如图中注明的蓝色护套的安装,标签的粘贴等等,是一个收尾的工艺。完成这一步后,一个完整的折叠梯就制作完成了!
