哈芬槽额制造流程中，切割好槽道后就需要进行冲孔加工了，由于槽道的冲孔量非常大大，孔位精度要求高，一般采用武汉埃瑞特的自动化CKJ-6型哈芬槽数控冲孔机，该机配有哈芬槽冲孔模具，并采用的是自动入料，自动到位、自动移位，操作非常方便，可以实现哈芬槽道的快速生产。

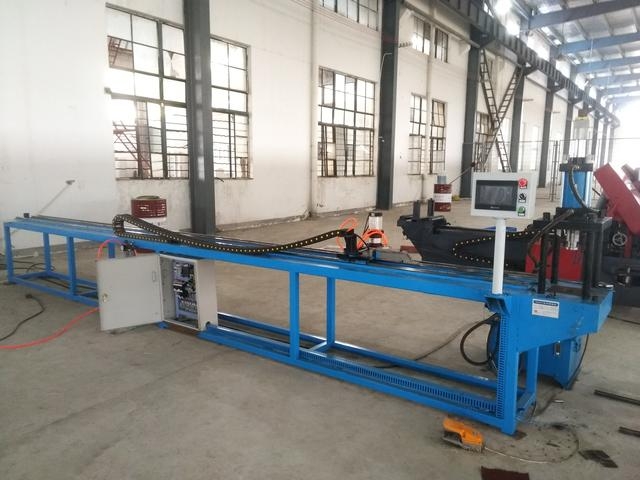

CKJ-6型哈芬槽数控冲孔机是武汉埃瑞特研发的适合哈芬槽高效生产的专用装备

CKJ-6型哈芬槽数控冲孔机专用模具图片

1、该机技术参数如下：

公称力： 15吨

油缸缸径： 100mm

行程： 0-80 mm

最长可加工槽道长度6m

最后一个孔距离槽道端面最小距离25mm

数控移动精度0.1mm

冲孔次数： 14～25次每分钟

冲孔力调节：无级可调

冲孔速度：无级可调

电机功率：4KW

电源要求：380±10V，50HZ

净重：1300KG

外形尺寸：6800mm*550mm*1680mm

2、设备工作流程

设备的工作流程如下：

2.1开机，系统回零；

2.2在设备的人工操作位置，工人手动把哈芬槽道放置在定位模具上，夹紧汽缸快速夹紧槽道；

2.3启动设备，设备自动把哈芬槽道拉入设备；

2.4设备自动将槽道送入第一冲孔位置；

2.5油缸带动冲孔模具下压完成第一位置冲孔；

2.6设备将槽道送入下一个冲孔位置；

2.7循环2.5-2.6动作，直至全部孔位冲孔并铆接完成

2.8全部铆接完成后，夹紧缸松开槽道工人取出冲孔完成的工件，结束一个循环的工作。
